Как сделать слив от кондиционера в канализацию или на улицу

Причины появления конденсата и пути сброса

Теплый воздух из помещения поступает в охлаждающий теплообменник. Там он охлаждается и «отдает» всю содержащуюся в нем влагу. Принцип появления конденсата можно продемонстрировать на простом примере. Если вы достанете какой-либо предмет из холодильника, он тут же покроется каплями воды. Вот что такое конденсат.

Количество конденсата зависит от влажности. Чем влажнее воздух, тем больше будет выделяться конденсата. Имейте в виду, что бактерии в сухом воздухе размножаются намного быстрее, что может привести к респираторным заболеваниям. При работающем кондиционере чаще проветривайте помещение.

Зачем нужен слив конденсата кондиционера:

1. Поскольку конденсат представляет собой преимущественно воду, а кондиционер представляет собой сложное электромеханическое устройство, его близость может привести к ситуации короткого замыкания и преждевременному выходу оборудования из строя.
2. Всего за один день кондиционер может произвести 20 литров сконденсированной жидкости. А из офисного центра запросто соберется тонна. Это серьезная опасность затопления подвала.
3. В стоячей воде быстро размножаются плесень, бактерии и другие болезнетворные микроорганизмы.

Приведенных доводов достаточно, чтобы понять, насколько важно правильно организовать дренажную систему, чтобы отводить воду из кондиционера.

Оценка воздействия на здоровье

Опасность образования конденсата заключается не только в вероятном затоплении или поломке самого кондиционера. Основная угроза – ущерб здоровью. Есть несколько факторов, способствующих комфортному размножению бактерий: тепло, грязь и вода. Чем не идеальные условия для развития различных заболеваний?

Грибы черной плесени могут вызывать множество серьезных заболеваний, в том числе рак. Бактерии часто вызывают пневмонию. Смертность от «болезни легионеров» очень высока.

Отвратительный запах – наименьшее из зол. Появление неприятного запаха однозначно указывает владельцу системы кондиционирования на необходимость глубокой прочистки дренажа.

Требования к установке дренажной системы кондиционера

Дренажная система кондиционера предназначена для слива конденсата, образующегося при охлаждении воздушного потока. Эта система должна иметь выход за пределы помещения, где находится кондиционер.

Требования, которым должна соответствовать дренажная система кондиционера, в основном повторяют требования к прокладке канализации:

• Уклон горизонтальных участков составляет около трех процентов.
• Углы поворотов не более 45 градусов.
• Если слив подключается к канализации, то перед ним необходимо установить сифон с гидрозатвором. Застоявшаяся в нем вода предотвратит проникновение миазмов из канализации в систему кондиционирования. При отводе конденсата на улицу это требование не распространяется.

Что представляет собой дренажная система?

Слив, по сути, представляет собой трубку, которая предназначена для отвода конденсата. А дренажная система состоит из сети трубок, подсоединенных к блоку устройства.

При этом все соединения должны быть герметичными. Обычно дренажные трубы представляют собой шланги из полистирола с необходимым сопротивлением и другими техническими характеристиками.

Функции дренажной системы

Для отвода конденсата, появляющегося на испарителе внутреннего блока во время преобразования и охлаждения газа, существует дренажная система. По сути, слив представляет собой трубку, в которую сливается конденсат из кондиционера. При этом система состоит из нескольких компонентов: лотка, соединительных труб и трубопровода.

Перед установкой климатического оборудования следует понимать, что существует два типа дренажных систем:

• гравитационная;
• принудительная.

В первом случае в поддоне скапливается влага, затем она естественным образом, согласно законам гравитации, стекает по трубе, подсоединенной к канализации, или прямо на улицу. Этот тип дренажа является наиболее распространенным в сети кондиционирования воздуха.

Принудительная система включает в себя использование дренажного насоса. Его использование оправдано в двух случаях: при необходимости подачи влаги вверх или если труба отвода конденсата слишком длинная и жидкость не может течь естественным путем.

Варианты отвода

Существует несколько способов установки дренажной системы для настенного кондиционера. Самый простой – при установке кондиционера нужно сделать отверстие в стене и пустить шланг сбоку. А с другой стороны подключить его через трубку к лотку, расположенному под испарителем внутреннего модуля. Только простота проводимых манипуляций считается существенным преимуществом этого метода.

Но есть у такого дренажа и недостатки:

• внешний шланг портит внешнюю часть здания;
• из свисающего конца шланга будет постоянно сочиться вода, а если она будет стекать по стене, то постепенно это может привести к разрушению фундамента дома.

Еще один вариант слива конденсата из кондиционера – проведение сливной трубы в канализационную магистраль. Сам по себе способ хорош, но у него есть один большой недостаток – обычно в помещении, где установлен внутренний блок, нет канализационной трубы.

В этом случае есть два варианта:

• подвести в это помещение канализационную трубу, соблюдая необходимый уклон (2 см на 1 м трубы);
• установить дренажные трубы до выхода ближайшей канализационной трубы с учетом того же уклона.

Второй вариант наименее затратный и эстетичный, так как маленькую трубку легко приспособить к конфигурации помещения и спрятать под профилями обшивки. И да, его можно сделать невидимым. Для этого нужно штробить стену, а затем заделать ее раствором.

Третий вариант – использовать специальный насос. В этом случае емкость с датчиком уровня устанавливается в любом месте дренажной линии, и учитывается только разница в высоте между насосом и накопительной ванной.

Отвод конденсата от кондиционера на улицу

Это самый распространенный метод из-за его простоты и дешевизны. Труба выводится с уклоном 1 см на улицу через отверстие в стене. Этот метод входит в стандартную установку кондиционера.

Выход на улицу имеет свои недостатки:

• капли могут попасть на окна соседей или на железный подоконник, вызывая дискомфорт. Вас могут попросить убрать шланг и соседи будут правы по закону.
• дренажная система зимой может замерзнуть.
• также зимой в помещение может попадать холодный воздух.

Чтобы капли не мешали друг другу, конденсат можно сливать в бак или другую емкость. Но этот способ требует регулярной проверки наполнения емкости: в жаркую погоду жидкости много и емкость быстро переполняется.

Отвод конденсата от кондиционера в канализацию

Этот способ хорош тем, что не доставляет неудобств соседям и не противоречит требованиям СЭС. Единственная сложность – удаленный доступ к канализационной трубе.

Сливные трубы следует делать с уклоном 2 см до ближайшего канализационного выхода. Конденсат может течь самотеком или принудительно с помощью насоса.

От кондиционера отходят трубы с изоляцией. Конденсат можно сливать в слив раковины или в трубу, ведущую к стояку. При этом важно соблюдать уклон трубы от системы к канализации. Малейший контруклон приведет к постоянным засорам.

Если сложно сделать правильный уклон, трасса длинная и есть перепады, также следует установить насос. Как правило, в жилых помещениях насос устанавливают редко – он нуждается в обслуживании, поэтому к нему должен быть доступ. Также помпа издает шум, что является недостатком.

Также запахи могут попасть в дом из канализации. Для предотвращения этого необходимо установить гидрозатвор. Представляет собой изогнутую часть сливной трубы в форме буквы S. Гидрозатвор создает преграду поступающему снизу воздуху.

Если кондиционер будет работать нерегулярно, гидрозатвор может пересохнуть и в дом начнут проникать неприятные запахи. Чтобы этого избежать, нужно каждую неделю выливать в слив пару литров воды.

Для дренажа используются три типа трубок:

• металлопластик: имеет ровные стенки, прост в монтаже и недорог. Крепления для этого типа труб должны быть как можно чаще. Если трубка порвется, в месте разрыва скопится грязь;
• полипропиленовые: обычно устанавливаются в больших помещениях. Обладает высокой жесткостью, не прогибается и подходит для длинных трасс;
• гофрошланг – хорошо гнется, держит форму. Протаскивать его сложнее, но для специалистов это не проблема.

Дренажная система требует тщательного ухода. Сделать это самостоятельно сложно. Прочистить слив своими руками можно, если засорился только патрубок ванночки. Если шланг забился на одном из участков, нужно вызывать специалистов.

Для предотвращения засорения следует регулярно мыть поддон кондиционера и чистить фильтры.

К сожалению, кондиционера без отвода конденсата не бывает, поэтому о сливе жидкости придется побеспокоиться. Но это не очень высокая цена за комфортные условия в жару.

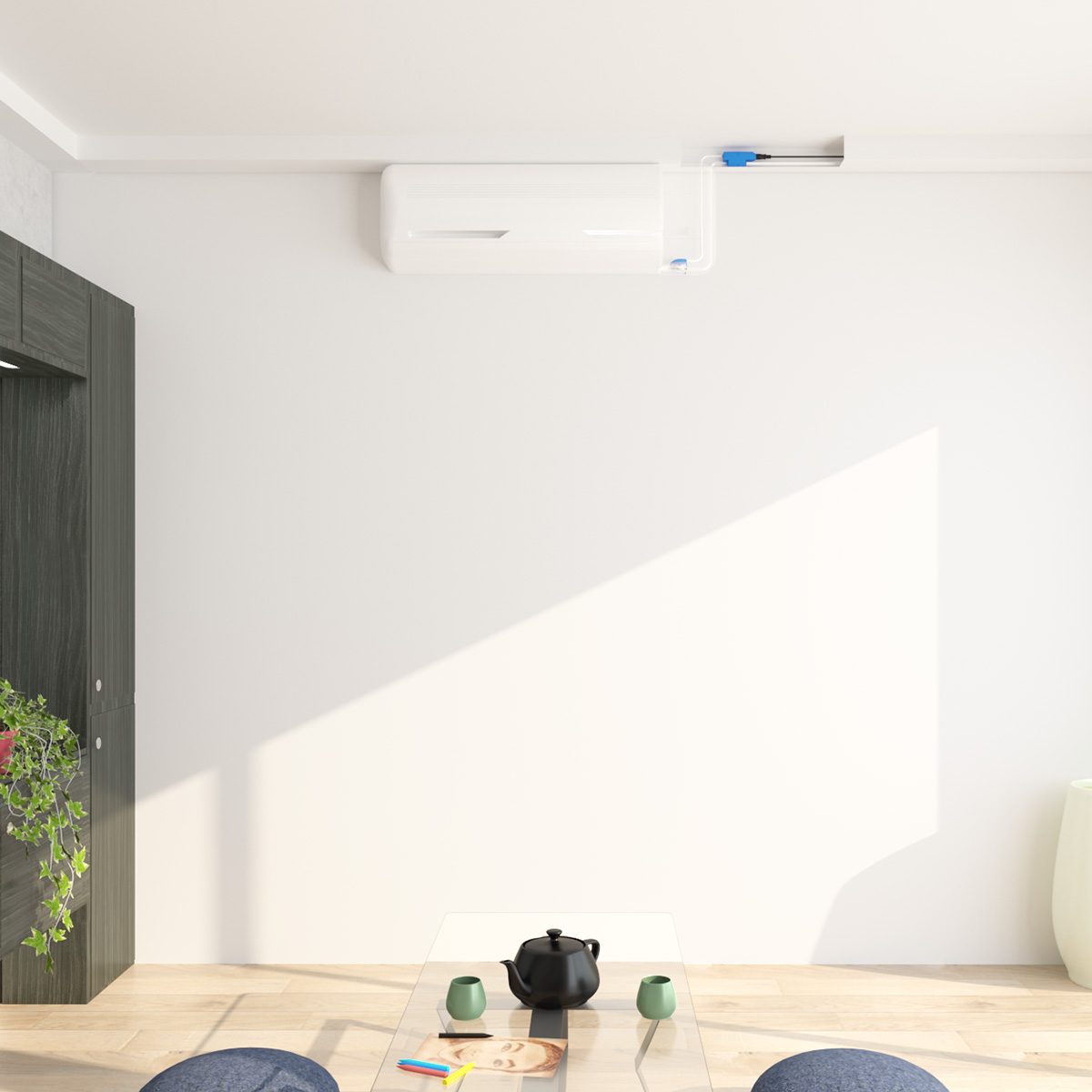

Отвод конденсата от кондиционера с помощью насоса

При выборе оборудования следует учитывать его технические характеристики. Поэтому необходимо, чтобы производительность насоса превышала скорость образования конденсата в кондиционере. Эта производительность выражается в л/ч. Также при покупке следует обращать внимание на уровень возможностей подъема воды, силу шума и много другое.

Производительность раздельных насосов 8-60 л/ч - этой мощности достаточно для большинства современных кондиционеров. Они способны поднимать жидкость на высоту от 3 до 14 метров. Если необходимо поднять жидкость на более высокий уровень, лучше использовать другой тип устройства.

Большая мощность у наливных насосов. Минимальная производительность таких устройств – 80 л/ч, максимальная – 1500 л/ч. Есть возможность поднять жидкость на высоту от 3 до 6 метров. Такие устройства не предназначены для обслуживания открытых площадок мультисплит-систем и не должны поднимать воду на большую высоту. Весь конденсат из таких систем сбрасывается только в канализацию, где нет перепадов высот.

Производительность встроенных насосов варьируется от 5 до 170 л/ч. Их мощности достаточно для обеспечения нормальной работы сплит-системы.

Перистальтические насосы можно использовать в тех случаях, когда необходимо поднять жидкость на высоту 10-15 метров. Его производительность сравнительно невелика – около 10 л/ч.

Все виды дренажных насосов работают очень тихо. О том, что система работает, может сигнализировать только звук движения жидкости или струйка воды, вытекающая из внешнего отсека сплит-системы.

Дренажные насосы – это оборудование с длительным сроком службы. В большинстве случаев такое устройство приобретается только один раз в жизни. Своевременная профилактика поможет увеличить срок службы устройства. Если насосы не проверяются регулярно, в них могут скапливаться грязь и агрессивные химикаты.

Дренаж от кондиционеров в канализацию: нормы

Сразу начнем говорить о кондиционерах, и даже не о самих кондиционерах, а о том: куда и как сбрасывать конденсат? Думаю, ни для кого не секрет, что фасады наших домов обвешаны наружными блоками сплит-систем, и вода падает на головы прохожим, и чем сильнее жара, тем больше течет воды. Если нельзя выливать эту воду на голову прохожим, то куда ее деть?

Первый вопрос "куда?"

Естественно, в канализацию. Но канализация бывает бытовая и ливневая (внутренние водостоки). И здесь возникает масса проблем, т.к. даже специалисты не всегда знают, куда сливать конденсат с кондиционеров и фанкойлов. Незнание ответа на этот вопрос связано, как это часто бывает, с тем, что проектированием систем кондиционирования и охлаждения воздуха занимаются проектировщики ОВ (отопление, вентиляция), а проектированием систем канализации — специалисты ВК (водопровод, канализация) или, по «новомодному» — специалисты ВиВ (водоснабжение и водоотведение). И те, и другие руководствуются своими нормативными документами, в которых практически нет правил решения проблем, возникающих на стыке двух специальностей!

Поэтому самой распространенной ошибкой является подключение стока от кондиционеров и фанкойлов к ливневой канализации. Для проектировщиков ВК одним из основных документов является СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий», содержащий примечание 2 к пункту 20.2, а именно:

"…Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов…". Это требование является обязательным и имеет свое объяснение — внутренние водостоки должны быть напорными, т.е. должны выдерживать гидростатический напор воды. Поэтому в СНиП 3.05.01–85 "Внутренние санитарно-технические приборы" прописаны регламенты по проведению гидравлических испытаний внутренних водостоков, а именно п. 4.15 "…Испытание внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна составлять не менее 10 мин. Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился…"".

Думаю, не нужно объяснять, что будет, если слив кондиционеров или фанкойлов подключить к внутренней дренажной системе. В январе 2005 года было сдано в эксплуатацию новое здание библиотеки МГУ в Москве. Еще на этапе строительства летом, когда проводились работы по внутренней отделке, помещения на всех этажах, где были установлены кондиционеры, были залиты дождевой водой.

Незнание со стороны установщиков СНиП или халатность в выполнении его требований есть везде. Сейчас это тем более актуально, потому что разрешение на строительство аннулировано. Вывод: дренаж кондиционеров и фанкойлов подключается только к бытовой канализации.

Второй вопрос: «Как?»

Прямого указания КАК в наших нормативных документах нет, но... В СНиП 2.04.01–85* есть пункт 17.11 "…К канализационной сети следует предусматривать присоединение с “разрывом струи” не менее 20 мм от верха приемной воронки: технологического оборудования для приготовления и переработки пищевой продукции; оборудования и санитарно-технических приборов для мойки посуды, устанавливаемых в общественных и производственных зданиях; спускных трубопроводов бассейнов…".

Не похоже, что это имеет прямое отношение к обсуждаемой теме. Но давайте подумаем, зачем так подключается технологическое оборудование, водосточные трубы от бассейнов, и зачем нужен «водомёт»? Напомним, в разработке Строительных норм и правил (СНиП) участвовали специалисты Минздрава РФ. Таким образом, СНиП учитывает требования Санитарных правил и норм (СанПиН), а смысл этих требований можно свести к следующим словам:

• ни при каких обстоятельствах загрязненные сточные воды не должны попадать, во-первых, в чашу сантехнического прибора (мойки), в котором могут находиться пищевые продукты, не подвергнутые термической обработке (овощи, фрукты), тарелки или столовые приборы, во-вторых, к воде бассейнов, в которых мы купаемся;
• загрязненный воздух из канализационных труб ни в коем случае не должен попадать в систему вентиляции или кондиционирования здания!

Эти требования СанПиН необходимо строго соблюдать!

Пример 1: Попадание фекальных стоков из негерметичных сетей наружной канализации в централизованную систему водоснабжения зданий (тоже негерметичных, из-за применения совсем не коррозионностойких стальных труб), называемое вторичным загрязнением, приводящее к вспышкам гепатита. А!

Пример 2: 27 июля 1976 года в Филадельфии на конференции ветеранов Американского легиона загадочная болезнь внезапно поразила 221 участника (34 из них умерли); этот случай вызвал настоящую панику в США и причина заболевания была выявлена только 18 января 1977 года, когда в центральной системе кондиционирования воздуха, установленной в здании, где проходила конференция, оказалась ранее неизвестная бактерия Legionella pneumophila.

Следует отметить, что в Европе и Америке дренаж систем кондиционирования подключается к бытовой канализации без «разрыва струи» только через гидрозатвор. Все сантехнические устройства оборудованы гидрозатвором для предотвращения попадания загрязненного воздуха из канализационных труб в помещения, где могут находиться люди.

Гидрозатвор можно представить в виде U-образной трубки: одна ветвь гидрозатвора всегда так или иначе связана с канализационными трубами, другая ветвь гидрозатвора всегда сообщается с атмосферой, поэтому вода в гидрозатворе свободно испаряется. Если прибор не использовать (не сливать в него воду), через 20-30 дней вода в гидрозатворе испаряется, а загрязненный воздух беспрепятственно поступает в систему кондиционирования.

Выводы

1. Слив кондиционеров и фанкойлов подключается только к бытовой канализации и только с разрывом струи. Для этого можно использовать, например, капельные воронки HL 21.

2. Сифоны для подключения дренажа кондиционеров и фанкойлов должны иметь клапан блокировки запаха. Для подключения слива можно использовать специальные сифоны, например:

• HL 21: капельная воронка для кондиционеров с гидрозатвором высотой 60 мм и механическим устройством блокировки запахов, которое срабатывает на этапе высыхания гидрозатвора.

Виды сифонов

Устройства классифицируются по двум критериям: конструкции и способу удаления влаги.

Модель дугообразной формы с гидрозатвором

Стандартная версия громоздкая. Высота гидрозатвора должна быть в пределах 140-320 мм. Патрубки сделаны прозрачными для визуального контроля. Выходной диаметр 40 мм. Возможно подключение стиральной машины для подпитки гидрозатвора. Модель рекомендуется при повышенном давлении или разрежении в дренажном трубопроводе. Среди недостатков агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

Конструкция с гидрозатвором и запахозапирающим механизмом

Компактная версия для скрытого и поверхностного монтажа. Устройство снабжено водным затвором и механизмом блокировки запаха в форме шара из АБС. При снижении уровня гидрозатвора запорный клапан перекрывает выходной патрубок. Модель оснащена очисткой – камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Горизонтальный выпуск DN40.

Система для скрытого монтажа

Сифонный узел для слива кондиционера в канализацию скрыт в пластиковом корпусе. Корпус агрегата устанавливается на стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. Размер коробки 100х100х60 мм. К коробке подсоединяются две трубы: входная труба и выходная в канализацию. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри бокса размещена прозрачная кассета с гидрозатвором и устройством блокировки запахов. Клапан открывается при прохождении конденсата и опускается после слива воды. Кассета сменная, снимается самостоятельно и очищается от грязи.

В комплект входит строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места установки учитывается требование: минимальное расстояние между выходной трубой сплит-системы и сифоном 2 м. Для ремонта агрегата достаточно снять декоративную крышку.

Сухой агрегат

Использование гидрозатвора – простое и недорогое решение проблемы блокировки неприятных канализационных запахов. Без регулярного обновления водного барьера его преимущества исчезают.

Сухой гидрозатвор для кондиционера представляет собой конструкцию с мембраной, маятниковым клапаном или трубкой, выполняющей роль обратного клапана.

Самый распространенный вариант – эластичная трубка с молекулярной памятью. В обычном состоянии она закрыта и блокирует канализационные газы. Во время прохождения воды трубка раскрывается, а затем возвращается к своей первоначальной форме. Преимущества сухого затвора:

компактный размер;

• благодаря гладкой поверхности мембраны или трубки устройство не засоряется;
• служит надежной преградой на пути распространения запахов из канализации;
• не замерзает зимой;
• отсутствие колен гарантирует высокую производительность;
• допускает вертикальный и горизонтальный монтаж.

Сухой сифон используется не только для слива кондиционеров, но и устанавливается под ванны и раковины на даче.

Второй пункт классификации – способ отвода конденсата:

• вертикальный выпуск;
• горизонтальный выпуск;
• комбинированный вариант.

Обслуживание дренажной системы

Выбрав схему установки системы отвода конденсата, необходимо поддерживать ее в рабочем состоянии, чтобы не возникало затруднений. В процессе эксплуатации может возникнуть ряд неисправностей, которые необходимо своевременно устранять:

Самая распространенная проблема – это забитое отверстие, через которое влага из специальной емкости выводится в сливную трубу. Это связано с обычной грязью и пылью, которая забивает отверстие, оседает, попадает в трубку и забивает ее. За счет этого жидкость переполняет ванночку и начинает стекать на пол и стены. Во избежание всех неприятных последствий необходимо следить за состоянием трубки и своевременно ее очищать и промывать. Специалисты рекомендуют использовать моющие средства, содержащие хлор, так как они лучше справляются с этой задачей.

Если в зимнее время года включить кондиционер на обогрев, сливная труба просто замерзнет, что может привести к ее разрыву. Чтобы этого не произошло, необходимо отключать сплит-систему в холодное время (при температуре ниже 0°С), либо приобрести специальный низкотемпературный комплект, обеспечивающий обогрев компрессора, сливного патрубка и позволяющий работать кондиционеру при температуре до - 25°С.

Неправильный уклон сливной трубы. Если труба установлена неправильно, вода будет застаиваться и начнет просачиваться в помещение. Уклон, каким бы малым он ни был, необходим по всей длине трубы для предотвращения застоя воды.

Насос вышел из строя. Если он сломается, работа дренажной системы будет прервана. Поэтому производители рекомендуют покупать оборудование у надежных поставщиков и ответственно относиться к установке.

Слишком мало/слишком много хладагента. Это может привести к образованию льда на испарителе и на трубах по всей их длине. Лед будет таять, и вода станет капать на пол. Чтобы этого не произошло, нужно следить за уровнем охлаждающей жидкости и обращаться в сервисный центр для дозаправки с необходимой периодичностью (указано в инструкции к кондиционеру).

Лед может образоваться на испарителе, если регулятор давления перестанет работать. Это связано со снижением температуры наружного воздуха и, соответственно, температуры фреона. Чтобы этого не произошло, специалисты должны проводить регулярные технические осмотры сплит-системы, чтобы вовремя выявить неисправности.

Правильная организация дренажной системы кондиционера – важный момент в его обслуживании и залог надежной работы. Рекомендуем доверить установку специалистам и периодически проверять техническое состояние вашей сплит-системы.
