Канализационные установки для дома - оптимальное решение

Как устроена

Очистные сооружения, используемые в бытовых целях, представляют собой специальное устройство, состоящее из:

1. Клапан, не позволяющий сточным водам возвращаться в резервуар.
2. Дополнительный фильтр очистки, обычно угольного типа.
3. Механизм, который измельчает крупные фрагменты отходов, попадающих в бак, предотвращая засорение системы.
4. Пластиковый резервуар, предназначенный для сбора определенного объема сточных вод и их дальнейшего отвода по канализационным трубам.
5. Для откачки сточных вод из резервуара необходим насос. Насос оснащен системой автоматического контроля заполнения бака, т.е. он включается, когда бак заполнен до определенного уровня.
6. Фильтр, очищающий жидкость на входе. Фильтр с функцией грубой фильтрации необходим для защиты всей системы от загрязнений, увеличивая срок службы устройства.

Бытовая сантехника соединяется с автономной насосной станцией гибкими шлангами, которые подсоединяются к входным патрубкам на устройстве.

Информация! Каждая модель имеет определенное количество соединений. Как правило, устройства малой производительности имеют два входа, которые подключаются к унитазу и другому прибору. Более мощные системы могут иметь пяти вводов и больше, с возможностью подключения соответствующего количества единиц техники.

Пример: SANIBOX и SANIACCESS 3 – в первом случае речь идет о достаточно бюджетном, многоцелевом бытовом насосе, имеющим 4-ре точки для подключения домашней техники и турбиной-ножом в качестве измельчителя (данное конструктивное решение, в купе с двигателем на основе сухого ротора позволило и снизить стоимость изделия). Обеспечение работы унитаза является приоритетной задачей для данной модели. Эксплуатационный потенциал установки позволяет эффективно справляться со стоками, производимыми семьей в 3-4 человека. Монтаж не требует значительных затрат времени/усилий. Максимальная дистанция при транспортировке жидкостей составляет 80/4 метра (горизонтально/вертикально). Турбинный двигатель с воздушным охлаждением имеет мощность в 470 Вт.

Вторая упомянутая модель представляет собой «тихий» насос для домашней канализации. Низкий уровень шума обеспечивается применением в конструкции высококачественных материалов, данный фактор дает высокий запас прочности изделия, долговечность даже при интенсивной работе. Еще одним преимуществом является измельчитель из специального сплава, не требующий дополнительной заточки. Мощность современного двигателя в 400 Вт достаточна для перекачки отработанных стоков на расстояния до 100 метров горизонтально и 5 метров вертикально. Также предусмотрен обратный клапан, который исключает возврат жидкостей в систему. Количество входов для соединения – четыре.

Как работает устройство?

Принцип работы устройств такого типа очень прост. Пластиковый корпус самотеком заполняется отработанными сточными водами от сантехники, а затем производится их перекачка по трубам или канализационным линиям посредством насоса.

Насос включается только тогда, когда уровень сточных вод в резервуаре достигает определенной высоты. Выключается он аналогичным образом. Конечно, он не может работать как автономное устройство, поскольку требуется электричество. И если в вашем регионе часто происходят перебои с электроснабжением, то не стоит устанавливать насос в канализацию при отсутствии резервного генератора.

Имейте в виду, что некоторые модели не предназначены для отвода фекалий. Они не имеют в своей конструкции больших отверстий, поэтому при выборе и покупке такой установки необходимо точно знать, для каких целей она должна использоваться.

Возможно, вы задаетесь вопросом, не засорится ли ваш бытовой прибор. Измельчитель способен справится с фекалиями и некоторыми объемами туалетной бумаги, но попадание внутрь тряпок, салфеток, мелких игрушек и т. п. недопустимо. Во избежание возникновения засора, обслуживание насосов серии SANIACCESS упрощено и извлечь посторонний предмет можно за считанные минуты, открыв крышку резервуара. Главное – не забыть предварительно обесточить устройство.

Канализационные насосные установки поставляются для продажи в собранном виде. Они легко соединяются с канализационными трубами с помощью уплотнительных манжет и саморегулируемых соединений. Все это входит в комплект поставки.

Есть еще два важных элемента устройства:

1. Воздушный клапан, предназначенный для удаления воздуха из бака устройства. Но останется ли неприятный запах в помещении? Производители позаботились об этом, установив в верхней части клапана специальный фильтр с картриджем из активированного угля.
2. Обратный клапан, который предотвращает внезапный отток сточных вод из канализационного стояка.

Блок питания и блок автоматизации расположены в отдельной герметичной камере. Однако производители все же рекомендуют подключать систему к заземленной розетке.

Пример: SANIBOX / SANIACCESS 3: в обеих моделях предусмотрены высокоэффективные измельчители, которые способны легко справляться с фекальными стоками и остатками туалетной бумаги. Процесс монтажа является интуитивно понятным и может быть произведен собственными силами, при строгом соблюдении прилагаемой инструкции. Эксплуатация возможно, как при наличии централизованной канализации, так и в условиях частного дома с откачкой отработанных жидкостей в септик или выгребную яму. Компактное размещение обеспечено и за счет использования труб малого диаметра (32мм), которые легко скрываются под плинтусом или потолком.

Достоинства бытовой канализационной установки

Следует отметить, что это технологически передовое оборудование. В его конструкции были использованы новейшие разработки для создания эффективного, надежного и безопасного устройства. Это поистине уникальное конструктивное решение, обладающее целым рядом преимуществ:

• Превосходное качество сборки устройства, обеспечивающее его долговечность в течение многих лет.
• Оптимальное соотношение цена-качество-мощность.
• По внешнему виду оно вписывается в любой интерьер и практически незаметно.
• Отличная способность выдерживать давление. Такое устройство может перекачивать сточные воды на довольно большие расстояния при значительных перепадах высот.
• Мы уже говорили об измельчителе, и это своего рода гарантия длительной работы устройства.
• Простая установка. С ним справится даже непрофессионал.

Зачем нужна канализационная установка?

Хорошо, если уже на этапе проектирования удается закладывать в схему будущей канализации системы самотечного типа, в которых сточные воды перемещаются по трубам под действием силы тяжести. Однако это не всегда возможно. Причинами могут являться сложный рельеф местности, большие расстояния до коллектора (в обоих случаях трудно соблюдать уклон трубы) или невозможность создания такой системы в старом здании. В таких ситуациях решением являются специальные канализационные установки. Ниже мы подробно опишем их.

Принцип работы подобных устройств прост. Сточные воды поступают в отстойник. Когда их уровень достигает определенного порога, в действие вступают насосные устройства, которые перекачивают сточные воды в септик или центральную канализационную систему.

Расстояние и высота, на которую транспортируются сточные воды, зависят от следующих факторов:

• Особенности укладки труб (только горизонтальные или есть и вертикальные участки?).
• Состав сточных вод.
• Расстояние между выходом канализации и насосом.

Простое насосное оборудование способно транспортировать сточные воды на расстояния до 100 метров в горизонтальных трубах или до 7 метров в вертикальных. Но такую схему можно считать идеальным случаем. Более распространенными являются системы, в которых горизонтальные секции чередуются с вертикальными. Поэтому каждую ситуацию следует рассматривать индивидуально.

Для нормального функционирования установки необходимо, чтобы канализационные трубы не были засорены. В противном случае нагрузка на установку неоправданно возрастет и приведет к поломке. Поэтому следует проводить периодическую очистку системы.

Установки для организации бытовой канализации делятся на следующие типы:

• Универсальные для отвода сточных вод от всего здания.
• Очистные сооружения специального назначения для обслуживания конкретной точки.

При покупке следует помнить о следующих моментах:

• для транспортировки сточных вод из ванных комнат и кухонь достаточно обычного насоса, для перекачки стоков из туалетов необходим насос, оснащенный измельчителем отходов;
• для эксплуатации плавательных бассейнов и других объектов с разветвленными канализационными сетями требуются насосные устройства с большей производительностью;
• не каждый насос работает с горячей водой.

Следует рассмотреть также следующие вопросы:

• возможные сложности при обслуживании;
• размеры изделия и его внешний вид;
• уровень шума во время работы.

Лучше, чтобы монтажные работы выполнял профессионал, но если вы будете соблюдать правила, то сможете установить канализационную систему и самостоятельно. Вот они:

• Используйте высококачественные трубы для слива.
• Выберите модель с подходящей мощностью. Используйте только по назначению то насосное оборудование, которое не предназначено для транспортировки горячих жидкостей.
• Если помещение для установки не отапливается, изолируйте трубы.
• Убедитесь, что трубы не провисают и не сильно растянуты. Изгибы и перегибы также нежелательны.

Теперь вы знаете, как пользоваться канализационной системой, если нет возможности проложить трубы под правильным углом. Перед покупкой следует определить предполагаемую нагрузку на канализационную систему и решить, какие задачи предстоит решать данной модели. Для установки лучше пригласить квалифицированного мастера. При необходимости он может выполнять и другую работу, например, почистить ливневую канализацию или мусоропровод.

Как подобрать установку

Вы можете самостоятельно выбрать и установить оборудование, руководствуясь следующими критериями:

• Мощность установленного агрегата. Очистные сооружения имеют небольшой объем и, следовательно, небольшую мощность. Как правило, они предназначены для обработки сточных вод, переработанных двумя бытовыми приборами до этого (пример: унитаз и мойка).
• Если вы хотите установить стиральную машину, биде или душевую кабину в дополнение к ванной и унитазу, необходимо выбрать канализационный подъемник большей мощности.
• Размер и внешняя форма. Устройство канализации не должно занимать слишком много места в ванной комнате или загораживать проход в другие помещения.

Важно: Установите устройство большой емкости, если сточные воды находятся глубоко или далеко от слива.

• Наличие соединений требуемого диаметра. Если к системе подключается более одной единицы сантехники, количество патрубков должно соответствовать число приборов. Диаметр всех отводов также должен быть рассчитан таким образом, чтобы соответствовать параметрам труб и шлангов, используемым при подключении сантехники к системе. Для доводки выходов до нужного размера необходимо подготовить переходники.
• Определитесь с моделью. Установки SFA представлены на рынке в широком ассортименте и зарекомендовали себя как надежное решение на долгие годы. Есть различные решения, в зависимости от предполагаемых затрат. Например, SANIBOX – более бюджетный вариант, а SANIACCESS 3 является представителем серии топ.

Выбор

Перед выбором конкретного насосного оборудования, необходимо определить количество подключаемых сантехнических приборов и общий объем сточных вод, которые придется отводить. Когда нагрузка на систему небольшая, можно выбрать одно устройство универсального типа. Если же она предстоит значительная, эффективнее разделить сточные воды на группы и выбрать для каждой группы свой тип оборудования. В этом случае лучше остановиться на модификациях, имеющих дополнительный патрубок.

При выборе также важно место установки и мощность системы. Кроме того, значимыми параметрами являются максимальная вертикальная и горизонтальная высота перекачиваемого продукта, его температура, количество подключаемых объектов, мощность установки, размеры и вес устройства, а также степень сложности монтажа.

При выборе насоса принудительной откачки для ванны стоит помнить, что здесь скапливается большое количество воды. Не каждое дренажное устройство подходит для эффективного удаления таких объемов. Неплохим вариантом может стать SFA Saniplus Silence.

Для кухни важно подобрать канализационное устройство, которое подходит для перекачки горячих сточных вод, поскольку стиральная и посудомоечная машины не могут обойтись без теплой воды. Например, для кухни хорошо подходит SFA Sanivite от французского производителя (гарантия 3 года).

SANIVITE имеет целый ряд преимуществ: работает действительно очень тихо (за счет использования специальных звукоизолирующих термостойких материалов), адаптивен для переноса кухни или ванной в любое из домашних помещений. Кроме того, данный насос хорошо справляется со значительными потоками горячей воды, температурой до 65 гр. Ц. Мощный, оснащенный современной турбиной двигатель (400 Вт) способен перемещать стоки на дистанции в пределах 70 метров горизонтально и 5 метров вертикально, может перерабатывать жидкости повышенной жирности.

В конструкции используются трубы малого диаметра – 32 мм. Это позволяет компактное размещение насоса и дает возможность спрятать все коммуникации. Производители заявляют о гарантированной простоте при монтаже такой системы, который не потребует наличия каких-то специальных знаний или сложных инструментов. Единственным минусом следует считать неприспособленность к удалению фекальных стоков. Такой насос предназначен прежде всего для организации работы кухни, ванной, душевой или прачечной.

Выбирая ту или иную модель, обратите внимание на внутреннюю поверхность насоса. Материал, из которого она изготовлена, должен быть прочным, нечувствительным к агрессивным средам и высокопрочным.

Если имеется более одного измельчителя или мощность высока, то это автоматически приведет и к повышению уровня шумов.

Критерии выбора

Следующие критерии помогут вам решить, какую модель домашней станции очистки сточных вод выбрать.

Классификация и виды

Единой классификации систем принудительной канализации не существует, но их можно разделить по нескольким параметрам:

• Производительность. Это объем сточных вод, который можно откачать за единицу времени. Существуют установки как малой, так и очень высокой производительности. Выбор зависит от количества и типа подключаемых приборов.
• Продолжительность работы. Существуют установки, которые можно включать только на короткое время (пригодны для обслуживания одного/двух приборов), и установки с более длительными периодами активности (можно использовать для отведения стоков всего дома). В технических характеристиках это время обычно называется длительность работы. Так, может быть указан процент от 50%. Это означает, что устройство работает в течение 30 секунд и "отдыхает" в течение 30 секунд потом. Интервал между работой и отдыхом указывается в секундах или минутах.
• Температура перекачиваемой среды (может составлять от 40°C до 90°C). Здесь вопрос ясен - сточные воды от посудомоечной машины, стиральной машины или ванны требуют наличия выгребного насоса, способного перекачивать сточные воды высокой температуры.
• Наличие измельчителя. Он необходим, если канализационный насос должен быть подключен к унитазу.

Выбирая насос для принудительного дренажа, помните, что они не предназначены для подключения к ванне. В ваннах содержится слишком много воды, которая перегревает насос и блокирует его. В результате, слив воды из ванны таким способом может занять очень много времени. Лишь немногие модели могут справиться с данной задачей эффективно, например – SFA Saniplus Silence. Такие насосы быстро перекачивают большие объемы горячей воды.

Другие компании предлагают сделать промежуточный отстойник для принудительного слива в него воды. Из такого резервуара жидкость затем можно откачать в канализацию с помощью соответствующего устройства. Учитывая, что приямок должна быть ниже уровня стока, это не всегда приемлемое решение. Несмотря на высокую стоимость SFA Saniplus Silence, их установка зачастую оказывается более рентабельной, чем проведение масштабных земляных работ.

Для предотвращения переполнения бака используется дополнительное сигнальное устройство. Некоторые компании просто подают звуковой сигнал, когда бак заполнен, другие также отключают подключенный к нему прибор (стиральную или посудомоечную машину).

Отдельно рассмотрим SANIDOUCHE: этот насос специально предназначен для откачки вод от душа, умывальника или биде, отличается достаточно тихой работой, экономичностью и безопасностью. Подобные качества достигаются за счет использования высококачественных современных материалов. Двигатель обладает полезной мощностью в 250 Вт и пригоден для перемещения жидкостей на дистанции в пределах 40/4 метра (горизонтально/вертикально). Количество точек для подключения – 2, имеет компактные размеры и легко совмещается с душевыми поддонами любых модификаций (единственное требование здесь – высота не менее 12 см).

Наиболее распространенное применение – обеспечение работы душевой кабины в условиях отсутствия централизованной канализации. Пример: частный дом (с возможностью установки в подвале), загородная дача или территория предприятий (в местах с аварийной инфраструктурой), номер отеля.

Модификация Flat имеет меньшую производительность, но белее адаптивна (минимальная высота поддона всего 8 см) и идет в комплекте с плоским сифоном.

Станции

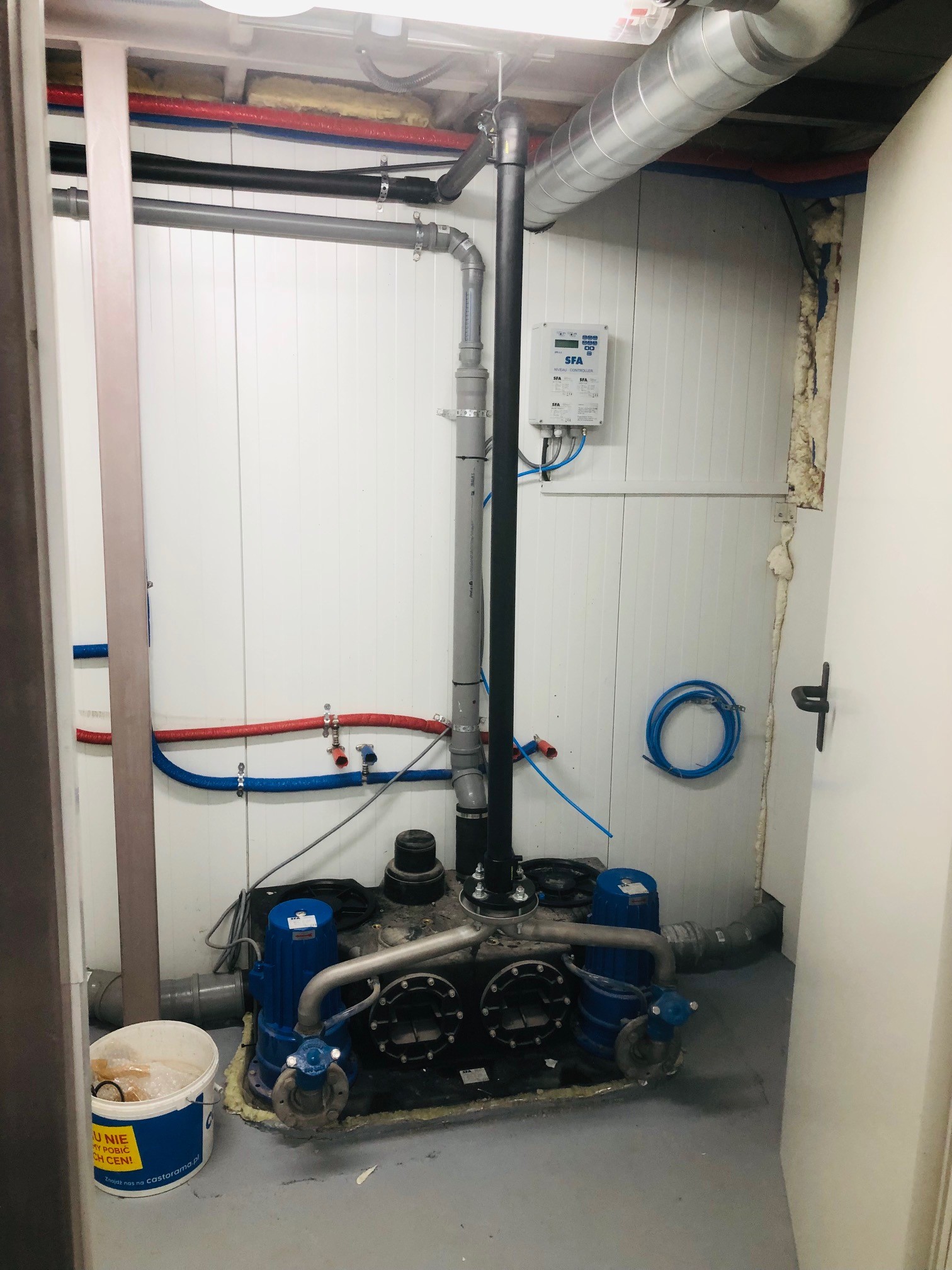

Помимо небольших внутренних насосов, существуют также устройства, способные справляться со значительными объемами сточных вод. Они предназначены для больших загородных домов, кафе, прачечных, фитнес-центров или других общественных заведений. Такие устройства обычно оснащены не одним, а сразу двумя двигателями. Они должны работать достаточно интенсивно, поскольку к ним одновременно подключено большое количество бытовых приборов. Как и индивидуальные бытовые мини-станции, имеют внутри измельчители, только более мощные.

Данные модели станций удобно устанавливать в подвале. Контроллер, который можно разместить в любом удобном месте в пределах досягаемости, помогает управлять работой. Насосная установка может быть подключена к обычной канализационной системе или к септику.

Область применения

Указанное оборудование подходит для использования в офисах, жилых и производственных помещениях. Оно подходят для всех типов сточных вод, включая туалеты, прачечные, кухонные раковины, душевые и т.д.

Пример: SANIPRO – универсальная домашняя насосная система, использование которой позволяет произвести подключение унитаза, рукомойника, душевой кабины, биде и т. п. Всего максимум 4-ре устройства одновременно. При этом, транспортировка водных потоков осуществляется на значительные расстояния – вплоть до 100/5 метров по горизонтали/вертикале. Данные показатели достигаются за счет использования современных 400-т ватных двигателей (1 класс энергетической безопасности), отличающихся бесшумной работой (благодаря применению самых современных материалов).

Требования к напряжению источника питания стандартные: 220-240 Вт, 50 Гц, рекомендуемые диаметры выпускной трубы составляют 22/28/32 мм. Техника такого класса хорошо подойдет для организации удаления стоков в загородном доме – когда доступ к централизованной канализации отсутствует, а выгребная яма находится на значительном удалении от жилых построек. Используя один насос можно обеспечить слив отработанных жидкостей для всех основных сантехнических приборов.

В частном доме

Частные малоэтажные дома в основном расположены за городом, где нет муниципальной канализационной системы. Автономная принудительная канализация дает хозяевам возможность сделать свое жилище максимально комфортным, минимизировать вероятность засоров канализационных труб, освободиться от "приковывания" сантехнических приборов к стояку, а также перенести бытовую технику, например, стиральную машину в подвал, откуда нет возможности самотечного слива. Благодаря использованию в доме выгребного насоса владельцу не нужно беспокоиться о необходимости перестраивать систему труб, которая не имеет достаточного уклона для самотечного дренажа. Хотя системы принудительного дренажа также требуют уклона трубы, требования к уклону у них меньше. Достаточно наклона всего в 1%.

В квартире

В то время как владельцы сельских домов могут проектировать планировку дома по своему усмотрению, жители небольших городских квартир в большинстве случаев лишены такой возможности. В маленьких ванных комнатах сложно установить стиральную машину. Миниатюрная кухня также не подходит. При этом, стиральная машина требует слива отработанной воды, который при самотечной внутренней канализации автоматически связывает прибор с ванной или кухней. Однако если в вашей квартире есть канализация под давлением, то для организации принудительного слива нужно совсем немного: трубы небольшого диаметра, которые легко спрятать за плинтусами, и место для компактной канализационной насосной станции.

Монтаж насоса

Перед началом установки внимательно прочитайте инструкцию по установке, в которой шаг за шагом описано, как запустить систему:

1. Перед началом работ выберите место для установки насоса. Он должен быть установлен рядом с водопроводом, но не должен препятствовать свободному доступу к другой технике.
2. Подготовьте компоненты устройства. При этом, проверьте наличие всех необходимых деталей: прокладок, изоляционного материала, фитингов, шлангов. Если отсутствуют какие-либо крепежные элементы, приобретите их заранее.
3. Прикрепите устройство к полу с помощью прилагаемых винтов.
4. Сначала подсоедините патрубки устройства с приборами жесткими или гибкими трубами. Трубы должны быть проложены таким образом, чтобы сточные воды могли отводиться самотеком.
5. Слив подключается к системе центральной канализации.
6. Используйте муфту, крепежный хомут для соединения унитаза с домашней насосной станцией.
7. Проверьте герметичность соединений, вместо уплотнительных колец для ее обеспечения здесь используется льняная нить или лента ФУМ.

Внимание! Прибор должен быть оснащен отдельной розеткой, и, при необходимости, питание должно быть обеспечено на месте установки заранее. Лучше всего, чтобы электромонтажные работы выполнял электрик.
